适用欧美市场|单相交流导轨式电能表D1006-BF系列-聚焦新能源电能计量|瑞银电子

D1006-BF系列是浙江瑞银电子有限公司专为全球充电桩市场及单相交流电能计量场景打造的高性能导轨式电能表。


该系列产品采用大规模集成电路与数字信号处理技术，集有功电能计量、瞬时电参数测量、LCD显示、RS485通信于一体，以MID认证（欧盟）与CSA认证（北美）双重国际认证覆盖欧美两大核心市场，为充电桩企业出海提供可靠的计量保障。

1.产品概述

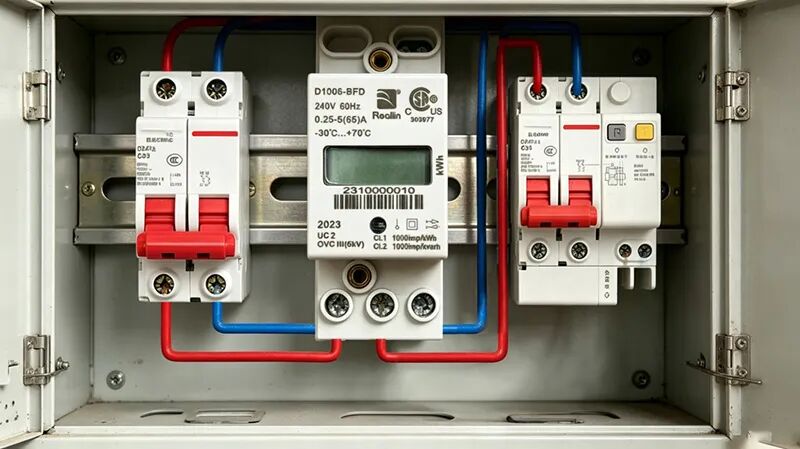

D1006-BF系列为单相两线直接接入式电能表，采用35mm标准DIN导轨式卡扣设计，尺寸仅为86.0×35.0×62.0mm，与普通2P空开大小相当，可轻松放入家用配电箱或充电桩控制柜内。

2.技术参数

项目	参数
接线方式	单相两线，直接接入
额定电压	D1006-BFC：230V AC（50Hz）D1006-BFD：240V AC（60Hz）
电压工作范围	0.8 ~ 1.2 Un
频率范围	0.98 ~ 1.02 fn
参考电流（Ib）	5A
最大电流（Imax）	65A
最小电流（Imin）	0.25A
启动电流	0.004 Ib
有功精度	Class B（EN 50470-3）/ Class 1.0（IEC 62053-21）
无功精度	Class 2.0（IEC 62053-23）
计量方向	支持正向/反向有功、正向/反向无功
脉冲常数	1000 imp/kWh，1000 imp/kvarh
显示	6位LCD液晶显示
RS485接口	支持Modbus RTU协议波特率：1200/2400/4800/9600/19200/38400/115200 bps（可调）数据格式：8E1 / 8N1 / 8O1（可调）
电压回路功耗	< 1.5W / 8VA（额定电压下）
电流回路功耗	< 1VA（Ib时）
工作温度	-30℃ ~ +70℃
存储温度	-40℃ ~ +85℃
湿度	≤ 95% RH（无凝露）
绝缘等级	II级
防护等级	IP20（安装在防护外壳内可达IP51）
设计寿命	> 12年
重量	约130g

3.核心功能特点

1. 高精度双向电能计量

•有功精度Class B / 1.0级，无功精度2.0级，满足贸易结算要求

•支持正向/反向有功电能、正向/反向无功电能计量

•可配置反向锁定功能（仅计量正向电能）

2. 实时电参数测量

•可实时测量并显示电压、电流、有功功率、无功功率、功率因数、频率等瞬时值

•所有电参数均可通过RS485接口读取

3. 智能显示与自检

•6位LCD液晶屏，支持AUTO模式自动轮显

•显示内容可通过RS485接口自定义配置

•内置自监控系统，检测到异常运行时显示“-FF--”故障代码并闪烁报警

4. RS485通信

•标配RS485通信接口，支持Modbus RTU协议

•波特率可调（1200~115200bps）

•单条总线最多支持16台仪表级联，通信距离最远320米

5. 充电记录存储

•可存储100条最新历史充电记录（EEPROM）

•支持按OCMF规范读取充电记录

•签名算法采用SECP192R1

6. 防篡改设计

•外壳两侧配备制造商防拆标签，防止未经授权的开启

•可选端子盖检测功能（部分型号）

4.应用场景

单相交流充电桩家用及公共充电桩

光伏储能系统单相电能计量

商业与工业单相配电能耗监测

建筑能源管理系统BEMS
